Especificaciones:

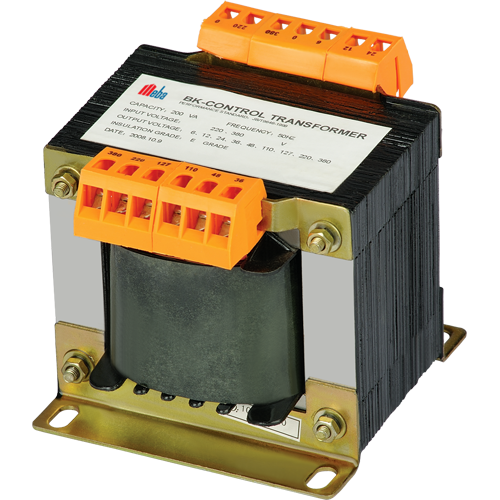

1. Los transformadores de control de la máquina herramienta de la máquina de la serie JBK5 se aplican para ser utilizadas como potencia de control, luz de trabajo del aparato eléctrico general y equipos mecánicos de diversos intercambios, y la potencia de la lámpara de señal con AC50-60Hz, el voltaje de entrada no excede las 500V, el voltaje de salida no es’T exceda de 220V.
2. El transformador proporciona una protección óptima a través de una temperatura ambiente alta permitida de hasta -40 ~ 55, una alta calificación de corto tiempo en el caso del transformador de control, la construcción sin fusión y debido a su estándar de seguridad para EN61558
Principales características:
1.El núcleo del transformador está hecho de una lámina de acero de silicio en frío de alta calidad y devanado de cobre, lo que garantiza una alta eficiencia y estabilidad en funcionamiento.
2.Earth Connection utiliza material de aleación anticorrosión, con mayor grado de seguridad.
3.Tamaño compacto, menos peso, fácil conexión de alambre, aplicación amplia
4.Los productos cumplen con VED0550, IEC61558, IEC439, IEC742, GB/T 5226.1, GB/T 14048.1, JB/T 5555-2001 y certificados CE.
Parámetros técnicos
| Type | Potencia nominal (VA) | Voltaje de entrada nominal (v) | Voltaje de salida nominal (v) | |||||
| JBK5-40 | 40 | Control | iluminación | indicación | ||||
| JBK5-63 | 63 | 220 ± 5% | 110 (127) | 24 (36) | 6(12) | |||
| JBK5-100 | 100 | |||||||
| JBK5-160 | 160 | |||||||
| JBK5-250 | 250 | |||||||
| JBK5-400 | 400 | |||||||
| JBK5-500 | 500 | |||||||
| JBK5-630 | 630 | |||||||
| JBK5-800 | 800 | |||||||
| JBK5-1000 | 1000 | |||||||
| JBK5-1600 | 1600 | Distribución de la capacidad de diferentes devanados | ||||||
| JBK5-2500 | 2500 | Sería de acuerdo con los requisitos de los usuarios | ||||||
| Type | Potencia nominal (VA) | Instalación de dimensiones | Dimensiones de contorno | Cavidad | |||||
| A | C | B | D | E | F | K o k × j | |||
| JBK5-40 | 40 | 56 ± 0.2 | 46 ± 0.5 | 78 | 72 | 95 | 1.2 | 4.6×8 | |
| JBK5-63 | 63 | 56 ± 0.2 | 46 ± 0.5 | 78 | 72 | 95 | 1.2 | 4.6×8 | |
| JBK5-100 | 100 | 64 ± 0.2 | 62 ± 0.5 | 85 | 75 | 98 | 1.5 | 4.6×8 | |
| JBK5-160 | 160 | 84 ± 0.2 | 73.5 ± 0.5 | 96 | 92 | 110 | 1.5 | 5.5 × 10 | |
| JBK5-250 | 250 | 84 ± 0.2 | 85 ± 0.5 | 96 | 100 | 110 | 1.5 | 5.8 × 10 | |
| JBK5-400 | 400 | 90 ± 0.2 | 85 ± 0.5 | 120 | 100 | 130 | 2 | 5.8 × 10 | |
| JBK5-500 | 500 | 90 ± 0.2 | 98 | 120 | 120 | 130 | 2 | 5.8 × 10 | |
| JBK5-630 | 630 | 122 ± 0.2 | 90 ± 0.5 | 150 | 110 | 155 | 2 | 7×14 | |
| JBK5-800 | 800 | 122 ± 0.2 | 105 ± 0.5 | 150 | 130 | 155 | 2 | 7×14 | |
| JBK5-1000 | 1000 | 138 ± 0.2 | 105 ± 0.5 | 168 | 128 | 170 | 2 | 9×15 | |
| JBK5-1600 | 1600 | 138 ± 0.2 | 116 ± 0.5 | 168 | 140 | 170 | 2 | 9×15 | |
| JBK5-1000 | 1000 | 127.5 ± 2 | 152±2 | 155 | 205 | 135 | 3 | 7×12 | |
| JBK5-1600 | 1600 | 140±2 | 176±2 | 180 | 230 | 153 | 3 | 7×12 | |
| JBK5-2500 | 2500 | 173±2 | 200±2 | 205 | 260 | 170 | 4 | 7×12 | |
Dimensión global:
