Description

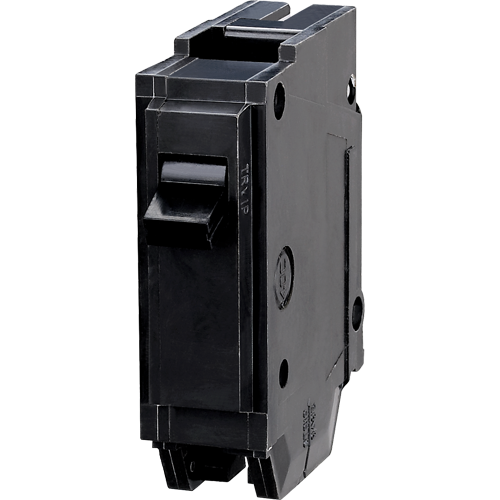

MEBA Tipo 2 MCB MBBHLa mayor exportación a Sudamérica, el mercado de Medio Oriente tiene peso ligero, pequeño tamaño, estructura novedosa y excelente rendimiento.Están montados en la placa de distribución de metales y se usan en casas de huéspedes.Bloque de fiducias, edificios altos, cuadrados, aeropuertos, estaciones de ferrocarril, plantas y empresas, etc., en circuitos de CA 240V (polo único) hasta 415 V (3POIE) 50Hz para protección de cortocircuito de sobrecarga y para el cambio de circuito en el sistema de iluminación.La capacidad de ruptura es 3ka.Los artículos cumplen con el estándar BS y NEMA.
Parámetros
MEBA Tipo 2 MCB MBBH
Parámetros técnicos
| Tropicalización | Humedad relativa | 93% HR a 25 | |
| Temperatura ambiente | 10 A 60 | ||
| Propiedades electricas | Clasificado a 40 | A | 6/10/15/20/30/40/50/60 |
| Voltaje de operación nominal a los 40 | Vac | 120/240/415 | |
| Frecuencia nominal | Hz | 50/60 | |
| Capacidad de interrupción a 230 V | kA | 3 | |
| Temperatura de funcionamiento | -5 a +40 | ||
| Grado de protección | IP20 | ||
| Número de polos | 1,2,3,4 | ||
| Sección transversal del conductor (mínimo permitido) | mm2 | 25 | |
| Número mínimo de movimientos de potencia | 4000 | ||
| Número mínimo de operaciones mecánicas | 6000 | ||
| Curva de operación | B/C/D | ||
| Curva de viaje actual | A | Tipo B 3A 5 en Tipo C 5 A 10 en Tipo D 10 A 14 en |
|
| Intervención característica | adjuntar | ||
| Tipo de ensamblaje | Tipo NEMA | ||
| Características | Bobina magnética: asegura el cambio de cortocircuito, hablando dentro de los siguientes rangos: corriente de 5 a 10 veces calificado (tipo C), corriente de 10 a 14 veces calificado (Tipo D) | ||
| Bimetal: asegura el viaje de interruptor cuando se sobrecarga. | |||
| Cámara de arco: disipa efectivamente el arco eléctrico que se genera por los contactos de apertura del mecanismo de activación en presencia de una sobrecarga o cortocircuito. | |||
