Description
Relé de tiempo de meba MB040se utiliza en el sistema de distribución de iluminación o el sistema de distribución del motor para la sobrecarga de protección y el cortocircuito en el sistema.El producto tiene una estructura neotérica, en peso de luz, confiable y excelente en rendimiento.Tiene una alta capacidad de ruptura, puede tropezar rápidamente, y su caso y sus artículos son adoptados por plásticos altos resistentes al fuego y a prueba de golpes.El producto, con larga vida, se usa principalmente en CA 50Hz/60Hz de 230V o dos, tres, cuatro polos de 400 V para sobrecarga y protección contra cortocircuito, así como para equipos eléctricos e iluminación de conmutación de encendido y apagado de manera poco frecuenteCircuito en caso normal.Los productos cumplen con IEC 60898.
Parámetros

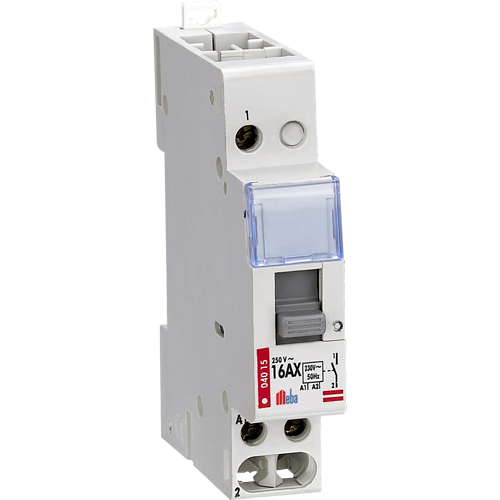

Relé de tiempo de meba MB040
Parámetros técnicos
| Tropicalización | Humedad relativa | 93% HR a 25 | |
| Temperatura ambiente | 10 A 60 | ||
| Propiedades electricas | Clasificado a 40 | A | 6/16/20/25/32 |
| Voltaje de operación nominal a los 40 | Vac | 120/240/415 | |
| Frecuencia nominal | Hz | 50/60 | |
| Capacidad de interrupción | kA | 3/4.5/6 | |
| Temperatura de funcionamiento | 40 | ||
| Grado de protección | IP20 | ||
| Número de polos | 1 | ||
| Sección transversal del conductor (mínimo permitido) | mm2 | 25 | |
| Número mínimo de movimientos de potencia | 4000 | ||
| Número mínimo de operaciones mecánicas | 8000 | ||
| Curva de operación | C | ||
| Curva de viaje actual | A | 5 A 10 ln | |
| Intervención característica | adjuntar | ||
| Tipo de ensamblaje | Para riel din 35 mm | ||
| Características | Bobina magnética: asegura el cambio de cortocircuito, hablando dentro de los siguientes rangos: 5 a 10 veces corriente calificada (Tipo C) | ||
| Bimetal: asegura el viaje de interruptor cuando se sobrecarga. | |||
| Cámara de arco: disipa efectivamente el arco eléctrico que se genera por los contactos de apertura del mecanismo de activación en presencia de una sobrecarga o cortocircuito. | |||
Dimensiones generales y de instalación
