Description

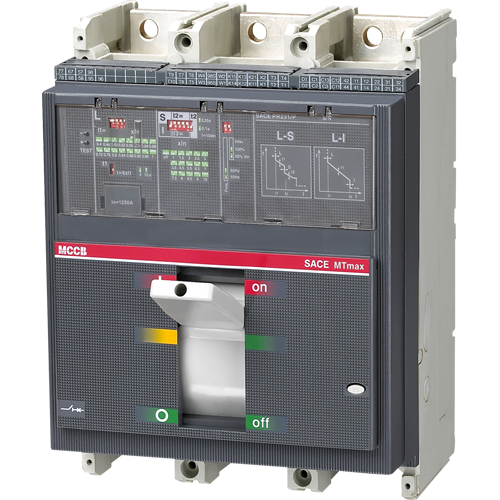

1. El interruptor de casos moldeados de la serie MTMAX es el modelo durado, adecuado para el circuito CA 50Hz/60Hz, voltaje nominal hasta AC 660V, corriente de operación nominal de hasta 1600A.
2. Cuenta con una estructura normal, rendimiento confiable, alta capacidad de ruptura, utilizada para la distribución de energía y proteger el circuito y el equipo eléctrico contra la sobrecarga y el cortocircuito.
3. Cumple con el estándar de IEC60947-2.
Clasificación:
1. forma de instalación: montado verticalmente, instalación horizontal;
2. Mediante el uso del uso del interruptor del circuito: protección de distribución, protección del motor;
3. De acuerdo con el modo de los puntos de cableado: cableado del panel frontal, cableado del panel posterior, conexión enchufable;
4. Según el modo de operación: manija de funcionamiento directo, giro externo las operaciones de manija, operación eléctrica;
5. por distinción del tipo de liberación: liberación de acción instantánea (liberación magnética), liberación térmica + electromagnética (dúplex);liberación electrónica;
6. Número de postes: 3 polos, 4 polos;
Especificación
| Type | Corriente nominal (a) | Poleno | Voltaje de operación nominal (V) | Capacidad de ruptura de cortocircuito final (KA) | Break Circuit Breaking (KA) | ||
| AC380V (400) | AC660V (690) | DC250 | AC380V (400) | ||||
| TM6-125S | 12.5,16,20,25,32,40,50,63,80,100,125 |
2P 3P 4P |
≥30 | 15 | – | – | 7.5 |
| TM6-125H | 25 | – | 20 | 16 | |||
| TM6-160S | 16,20,32,40,50,63.80,100,125,160 |
380V 660V |
35 | 8 | 20 | 18 | |
| TM6-160H | 50 | 10 | 40 | 25 | |||
| TM6-250S | 100,125,160,180,200,225,250 | 35 | 10 | 40 | 18 | ||
| Tm6-250h | 50 | 16 | 40 | 30 | |||
| Tm6-400s | 200,225,250,315,350,400 | 35 | 16 | 18 | 18 | ||
| TM6-400H | 65 | 25 | 48 | 48 | |||
| TM6-630S | 400,500,630 | 50 | 20 | 30 | 30 | ||
| TM6-630 | 80 | 30 | 60 | 60 | |||
| Tm6-800s | 500,630,700,800 | 50 | 20 | 30 | 30 | ||
| TM6-800H | 80 | 30 | 60 | 60 | |||
| TM6-1250S | 500,600,630,800,1000,1250 | 50 | 10 | 35 | 37 | ||
Condiciones de trabajo:
1. La altitud no superior a los 2000 m
2. La temperatura ambiente es de +40 ° CTO -5 ° C
3. El entorno ambiental está libre de peligro explosivo y aire o polvo, lo que puede causar corrosión de metal o debilidad del aislamiento.
4. El entorno ambiental está libre de erosión de lluvia o nieve.
5. Grado de pollación 3
6. Categoría de voltaje III
Característica del viaje:
La liberación termodinámica del interruptor tiene las ventajas del retraso de tiempo inverso, mientras que la liberación magnética de la operación instantánea como se muestra en la Tabla 2 (circuito de distribución) y la Tabla 3 (interruptor de protección del motor).
