Description
El circuito de dos etapas MBX-R/L consiste en tubo de descarga de gas, una especie zore y diodo de sujeción, con ventajas de una gran capacidad de descarga, tiempo de sujeción corto y bajo nivel de protección.
El protector MBX-R/L se puede montar en un riel de 35 mm de una caja o caja de distribución de diferentes estándar.No necesita tornillos para conectarse con terminal.
Parámetros

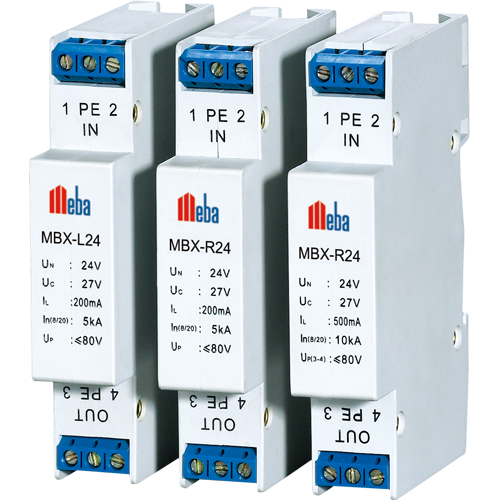

MEBA Power Surge MBX-R (L) 24
Parámetro técnico
| Arrester | MBX-R/L | ||||
| Posición de montaje | 13 | ||||
| Voltaje nominal | 5V | 6V | 12V | 24V | 48V |
| Max.Voltaje de funcionamiento continuo | 7V | 9V | 15V | 30V | 51V |
| Nivel de protección de voltaje | ≤13V | ≤20V | ≤30V | ≤51V | ≤100V |
| Corriente de carga nominal de la categoría R | 0.2A | ||||
| Corriente de carga nominal de la categoría L | 1.0A | ||||
| Corriente de descarga nominal | 10KA | ||||
| Serie resistencia conectada de cada línea de categoría R | 15 | ||||
| Serie de inductancia conectada de cada línea de categoría L | 100H | ||||
| Área de sección transversal del conductor conectado | 0.14-2.5 mm2 | ||||
| Longitud de despeje para que el cable se conecte | 6-7mm | ||||
| Color | Grey | ||||
| Material | PC reforzado con resistencia al fuego | ||||
| Estándar aplicable | GB18802.2 IEC61643-21 | ||||
FIG de tamaño externo
