Description
·Breve descripción
El disyuntor de casos moldeados de la serie G no solo tiene un volumen compacto que el disyuntor o el fusible normal, sino también
También suministra un rendimiento más avanzado.Ventajas como lo siguiente:
■ Accesorio de instalación fácil
■ Accesorio de instalación fácil
■ 20A-2500A puede equiparse con un viaje electrónico
■ Construido en 20 A Protección de fallas de tierra
·Solicitud

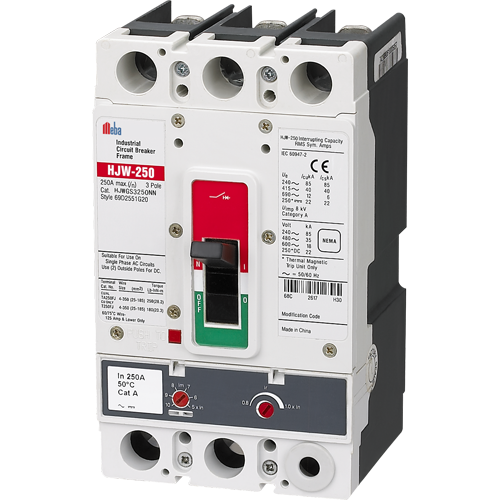

HJW-250 es un tipo de último interruptor de circuito de casos moldeados desarrollados en nuestra fábrica, es de acuerdo con la tecnología Cutler-Hammer, actualmente exportamos principalmente a los países de América del Sur y Oriente Medio, la calidad es satisfecha por nuestros clientes.
·Mecanismo de operación
1.El disyuntor G adopta la función de operación del eje, este eje puede instruir la condición de trabajo del interruptor del circuito: encendido y apagado.
2.Cuando el disyuntor aparece sobrecarga, cortocircuito, derivación o acción de viaje por debajo del voltaje, el eje saltará a la posición tropezada (viaje), en este momento, si es necesario volver a ver debe empujar el eje para reiniciar la posición.
3.En ambos lados del eje en el marco de EG y RG tendrá 2 ventanas, cuya condición de trabajo directa del interruptor de circuito, rojo, verde y blanco, cada correspondencia a: encendido/apagado/tropezado.
Galería
h2 class=”wpb_heading wpb_gallery_heading”>Meba Mcb And Mccb HJW-250
Parámetros técnicos
| Type | G | F | J | K | L | |||||
| Corriente de marco (a) | 100 | 225 | 250 | 400 | 630 | |||||
| Especificaciones de martillo | GWF | FW | HFW | FWH | HFWF | HJW | HKW | HLW | ||
| Corriente nominal (a) | 16-100 | 16-225 | 125-250 | 125-400 | 315-600 | |||||
| Número de polos | 3 polos | |||||||||
| Capacidad de ruptura (KA, RMS), AC50/60Hz | ||||||||||
| IEC60947-2 | 220-240V AC | Icu | 65 | 85 | 100 | 85 | 100 | 100 | 100 | 100 |
| Ics | 33 | 85 | 100 | 85 | 100 | 100 | 100 | 100 | ||
| 380-415V AC | Icu | 25 | 40 | 70 | 40 | 70 | 70 | 70 | 70 | |
| Ics | 13 | 40 | 70 | 40 | 70 | 70 | 70 | 70 | ||
| 660-690V AC | Icu | – | 12 | 14 | 12 | 14 | 18 | 25 | 25 | |
| Ics | – | 6 | 7 | 6 | 7 | 9 | 13 | 13 | ||
| 250V DC | Icu | 10 | 10 | 20 | 10 | 20 | 20 | 20 | 20 | |
| Ics | 5 | 5 | 10 | 5 | 10 | 10 | 10 | 10 | ||
| NEMA | 240V AC | 65 | 65 | 100 | 65 | 100 | 100 | 100 | 100 | |
| 480 VAC | 22 | 25 | 65 | 25 | 65 | 65 | 65 | 65 | ||
| 600 Vac | – | 18 | 25 | 18 | 25 | 25 | 35 | 35 | ||
| Voltaje de aislamiento nominal | Circuito principal | 750 VAC | ||||||||
| Circuito auxiliar | 690 VAC | |||||||||
| Uimp | Circuito principal | 6kV | 8kV | |||||||
| Circuito auxiliar | 4kV | |||||||||
| Voltaje de trabajo nominal, UE | 440 | 690 | ||||||||
| Temperatura ambiente | De -20 a +70 | |||||||||
| Tamaño (mm) | H | 123.8 | 152.4 | 177.8 | 280 | 273 | ||||
| W | 76.2 | 105 | 105 | 140 | 210 | |||||
| D | 66.7 | 86 | 103 | 104 | 104 | |||||
| Peso (kg) | 1 | 2.4 | 5.2 | 6.1 | 9.4 | |||||
Condiciones de trabajo:
1. La altitud no superior a los 2000 m
2. La temperatura ambiente es de +40 ° CTO -5 ° C
3. El entorno ambiental está libre de peligro explosivo y aire o polvo, lo que puede causar corrosión de metal o debilidad del aislamiento.
4. El entorno ambiental está libre de erosión de lluvia o nieve.
5. Grado de pollación 3
6. Categoría de voltaje III
