Description

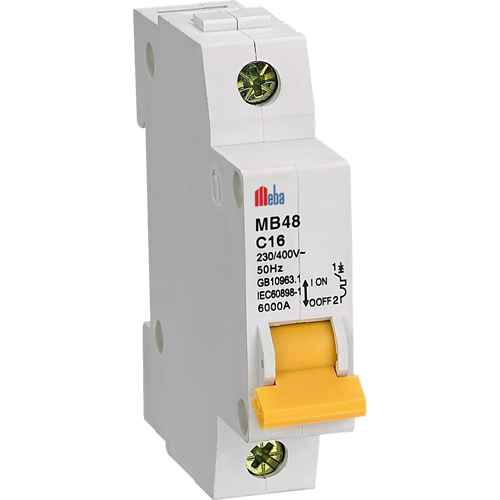

Meba MCB en el tipo MB48 eléctricoPuede proteger y controlar el circuito contra la sobrecarga y el cortocircuito, en la instalación del edificio, como casas, oficinas, complejo comercial, sistema de motor (curva D) e instalación industrial para conmutación, control, protección y regulación de circuitos eléctricos.También en paneles de engranaje de interruptores, aplicación ferroviaria y marina. Aplicación a la conexión de la barra de la barra del tipo de terminal y el pin/horquilla, protección contra la sobrecarga y el cortocircuito de cortocircuito alto Capacidad de cortocircuito
Parámetros
Meba MCB en el tipo MB48 eléctrico
Parámetros técnicos
| Tropicalización | Humedad relativa | 93% HR a 25 | |
| Temperatura ambiente | 10 A 60 | ||
| Propiedades electricas | Clasificado a 40 | A | 6/10/16/20/25/32/40/50/63 |
| Voltaje de operación nominal a los 40 | Vac | 240/415 | |
| Frecuencia nominal | Hz | 50/60 | |
| Capacidad de interrupción a 230 V | kA | 6 | |
| Temperatura de funcionamiento | 40 | ||
| Grado de protección | IP20 | ||
| Número de polos | 1/2/3/4 | ||
| Sección transversal del conductor (mínimo permitido) | mm2 | 25 | |
| Número mínimo de movimientos de potencia | 4000 | ||
| Número mínimo de operaciones mecánicas | 10000 | ||
| Curva de operación | B/C/D | ||
| Curva de viaje actual | A | 5 A 10 en | |
| Intervención característica | adjuntar | ||
| Tipo de ensamblaje | Para riel din 35 mm | ||
| Características | Bobina magnética: garantiza el cambio de cortocircuito, hablando dentro de los siguientes rangos: corriente de 5 a 10 veces calificado (tipo C), corriente de 3 a 5 veces calificado (tipo B), corriente de 10 a 20 veces la corriente nominal (tipo D) | ||
| Bimetal: asegura el viaje de interruptor cuando se sobrecarga. | |||
| Cámara de arco: disipa efectivamente el arco eléctrico que se genera por los contactos de apertura del mecanismo de activación en presencia de una sobrecarga o cortocircuito. | |||
