Description

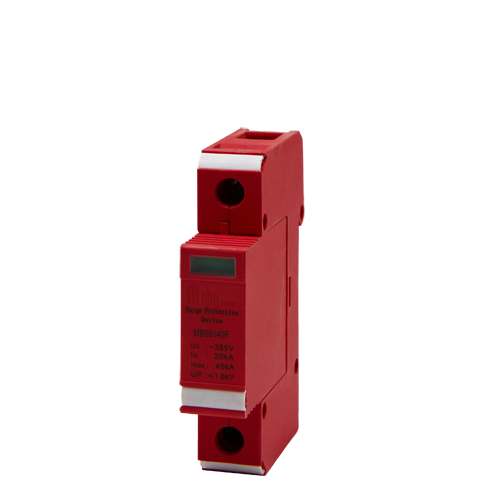

MEBA Lightning Aguinero MBS6140R
□ El dispositivo de protección de sobretensiones de la serie MBS6140R (en adelante, llamado SPD) se usa adecuadamente en el sistema de suministro de alimentación de AC 50/60Hz de TT 、 TN-S 、 TN-C 、 IT 、 TN-C-S y etc.del impulso de rayos directo e indirecto y otros transitorios sobre voltaje.
□ SPD se reúne con GB18802.1/IEC61643-1 Estándar
Instalación
□ MBS6140R está montado entre la zona LPZ1 o LPZ2 y la zona LPZ3.El área de sección transversal del conductor de cobre blando de múltiples cadenas se conectará: 2.5 ~ 35 mm2.Se utiliza en cajas de distribución de casa de vida, centro de computadoras, equipos de comunicación, equipos electrónicos y equipos de control o más cercanos
caja de enchufe.
□ MBS6140R está montado entre la zona LPZ0B o LPZ1 y la zona LPZ2.La Cruz
sectional area of multi-strand soft copper conductor to be connected: 2.5~ 35 mm2.
El contacto
Se puede proporcionar contacto para la comunicación remota para SPD, el contacto tiene un par para la transferencia, 11 como posición media, 12 y 11 se abrió bajo la actuación de SPD, 14 y 11 cerrados bajo la actuación de SPD, 11 y 14 como sin contacto.Si uno o más de los módulos de SPD no son válidos, el contacto se cerrará y enviará una señal de falla.
Parámetros
MEBA Lightning Aguinero MBS6140R
Parámetro técnico:
| Modelo y especificación | MBS6140 | MBS6160 | MBS6120 | |||||||||
| MAXI VoltageUC de operación continua (VAC) | 420 | 385 | 320 | 275 | 420 | 385 | 320 | 275 | 420 | 385 | 320 | 275 |
| Nivel de protección de voltaje (KV) | 2.5 | 2 | 1.8 | 1.6 | 2 | 1.8 | 1.6 | 1.3 | 1.8 | 1.5 | 1.3 | 1.2 |
| ≤ | ||||||||||||
| Corriente de descarga máxima (8/20US) IMAX (KA) | 60 | 40 | 20 | |||||||||
| Corriente de descarga nominal (8/20us) en (KA) | 30 | 20 | 10 | |||||||||
| Tiempo de respuesta (NS) | <25 | |||||||||||
| Indicación de invalidación | Invalidación de envejecimiento: blanco: normal, rojo: invalidación | |||||||||||
| Grado de protección | IP20 | |||||||||||
| Solicitud | Protección para la línea | |||||||||||
