Description
Solicitud:

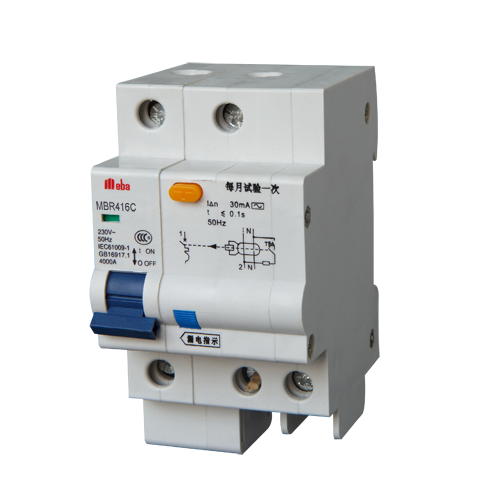

1.Esto pertenece a DZ47L C45L RCBO se usa para la protección contra la fuga eléctrica en el circuito de 50Hz o 60Hz, voltaje nominal 1 fase 230V y 3 fase 400V, corriente nominal hasta 63A.
2.Cuando alguien obtiene una descarga eléctrica o la corriente residual del circuito excede el valor fijo, el ELCB puede cortar la energía dentro del tiempo.
3.Es automáticamente proteger la seguridad personal y evitar que el equipo de la falla resultó por la corriente residual.
4.Con esta función, el ELCB puede proteger el circuito contra la sobrecarga y el cortocircuito o puede usarse para la conmutación poco frecuente del circuito en condiciones normales.
5.Se ajusta al estándar IEC61009.
Operación normal y requisito de montaje:
◆ Temperatura de la circunstancia -5 ~+40, temperatura promedio que no excede los 35.
◆ Altitud por encima del nivel del mar inferior a 2000 m.
◆ La humedad no excede el 50% a 40 y no excede el 90% a los 25.
◆ Instalación Clase II o III.
◆ Class de contaminación II.
◆ Método de instalación Tipo de montaje de riel DIN.
◆ El magnetismo externo no será más de 5 veces de terrestre.
◆ El producto se instalará verticalmente en el lugar donde no habrá impacto y vibración severos.El producto se enciende cuando el mango está en la posición superior.
Rendimiento y uso
El interruptor de circuito es principalmente adecuado para sobrecarga y protección corta.Se usa especialmente para la iluminación y la distribución.Es agradable de aspecto fuera, de peso ligero, rendimiento confiable, alta capacidad de ruptura, viaje rápido.etc.
Parámetros técnicos
|
Estándar |
LEC/EN61009-1 |
|
Poles |
1p+n, 2p, 3p, 3p+n, 4p |
|
Tipo (forma de onda de la fuga de tierra detectada) |
AC |
|
Característica de liberación termomagnética |
C,D |
|
Sensibilidad nominal lΔn |
0.03A, 0.05A, 0.1A, 0.3A |
|
Capacidad residual de fabricación y ruptura nominal lΔm |
500 (LN <63A) 630 (LN = 63A) |
|
Capacidad de cortocircuito con calificación LCN |
3000/4500A |
|
Tiempo de ruptura bajo lΔN |
≤0.1s |
|
Voltaje de resistencia de impulso nominal (1.2/50) uimp |
4000V |
|
Voltaje de prueba dieléctrica en Ind.freq. para 1min |
2KV |
|
ui de voltaje de aislamiento |
500V |
|
Vida eléctrica |
2000t |
|
Vida mecánica |
2000t |
|
Indicador de posición de contacto |
Yes |
|
Grado de protección |
lP20 |
|
Temperatura ambiente (con promedio diario ≤35 ° C) |
-5 ~+40 ° C |
|
Temperatura de almacenamiento |
-25 ~+70 ° C |
|
Tipo de conexión terminal |
Barra colectora de cable/alfiler |
|
Terminal Tamaño superior/inferior para el cable |
25mm² 18-3awg |
|
Tamaño de terminal superior/inferior para barra colectiva |
25mm² 18-3awg |
|
Torque de apriete |
2N*m 18ln-lbsm |
|
Montaje |
En Din Rail EN 60715 (35 mm) mediante un dispositivo de clip rápido |
Propósito del producto:
1.Ponernal y Cable de protección contra incendios y protección de línea contra sobrecarga y cortocircuitos
2, Reglas generales para elegir RCBO:
A. Corriente operativa residual nominal
LΔN≤30MA: Protección adicional en el caso del contacto directo
LΔN≤300MA: Protección preventiva de incendios en el caso de las corrientes de falla a tierra
B. Clase de disparo
Principio de funcionamiento:
