Description
1. Descripción de circuito de casos moldeados de tipo magnético de serie NF, desarrollado a partir de tipo Mitsubishi, incluidos NF-CS, NF-SS, NF-CP, NF-SP, NF-HP, Serie NF-CW.
2. Voltaje de trabajo nominal 690V, 50Hz o 60Hz, y la corriente de trabajo nominal de 3A a 800A.
3. Se usa principalmente para distribuir energía eléctrica y proteger el circuito eléctrico y el equipo de energía de los daños causados por sobrecarga, cortocircuito o bajo voltaje en la red de distribución.
4. Cumple con los estándares IEC60947-2 y GB14048.2.
Condiciones de trabajo y entornos de montaje
1. La altitud debe ser inferior a 2000 m
2. La temperatura del medio ambiente debe dentro de -5 ℃ a +40 ℃
3. Este disyuntor de caja moldeado es resistente a la humedad, la niebla salada, la radiación nuclear y el moho
4. El ángulo de inclinación máximo es 22.5 °
5. MCCB aún puede funcionar de manera confiable si el producto está sujeto a vibraciones de barcos o terremotos (4G)
Especificación

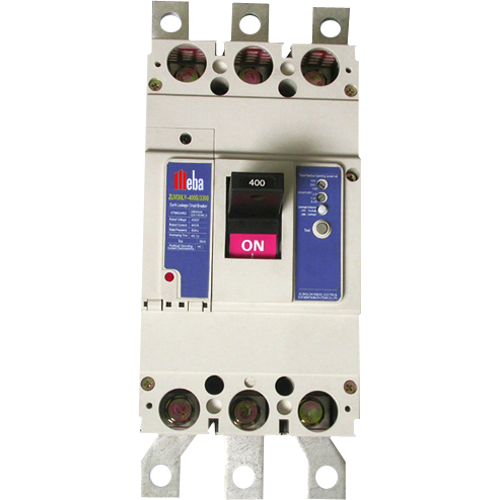

Parámetros del disyuntor de caja moldeado NF-400
| Corriente de marco (a) | 400 | ||||||
| Model | NF-400C | NF-400S | NF-400H | ||||
| Corriente nominal en (a) | 250,315,350,400A | ||||||
| Poles | 3 | 4 | 3 | 4 | 3 | 4 | |
| Voltaje nominal UE (V) | AC400 | ||||||
| UI (V) de voltaje de aislamiento nominal (v) | AC690 | ||||||
| (KA) Capacidad de interrupción de cortocircuito AC400 UCI/ICS | 35/18 | 50/35 | 70/70 | ||||
| Operation Life (ciclo) | Encendido | 2000 | |||||
| Apagado | 4000 | ||||||
| Dimensiones (mm) | a | 140 | 185 | 140 | 185 | 140 | 185 |
| b | 257 | 257 | 257 | ||||
| c | 103 | 103 | 103 | ||||
| ca | 155 | 155 | 155 | ||||
| Peso (kg) | 5.7 | 7.5 | 5.7 | 7.5 | 5.7 | 7.5 | |
| Dispositivo de operación eléctrica (MD) | • | • | • | ||||
| Mango rotativo externo | • | • | • | ||||
| Dispositivo de disparo automático | magnético térmico | magnético térmico | magnético térmico | ||||
