Description

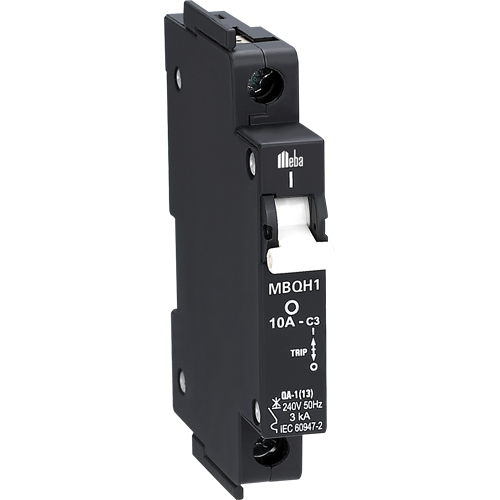

MEBA Circuito eléctrico MBQH1
-La tecnología magnética hidráulica asegura un disparo de molestia reducido con la varianza de la temperatura
– Siempre mantenga el 100% de corriente calificada
– amplia gama de retrasos en el tiempo y corrientes operativas
– Capacidades de limitación actuales
– Módulo de ancho de 26 mm ultra compacto
-DIN (13), (18) SOLO, Mini-Rail o Dual Mountable (13), (19) y (26)
– Indicación de viaje con la posición del mango de viaje medio
– El interruptor de interruptor proporciona aislamiento de circuito
– Restablecer posible inmediatamente después de la sobrecarga
– Siempre mantenga el 100% de corriente calificada
– amplia gama de retrasos en el tiempo y corrientes operativas
– Capacidades de limitación actuales
– Módulo de ancho de 26 mm ultra compacto
-DIN (13), (18) SOLO, Mini-Rail o Dual Mountable (13), (19) y (26)
– Indicación de viaje con la posición del mango de viaje medio
– El interruptor de interruptor proporciona aislamiento de circuito
– Restablecer posible inmediatamente después de la sobrecarga
Parámetros
MEBA Circuito eléctrico MBQH1
Datos técnicos
| Max.Voltaje de corriente alterna | 230/400 VAC |
| Max.Capacidad de interrupción | 10ka rms |
| MínimoValoración actual | 10A |
| Max.Valoración actual | 1 = 125a 2, 3,1+n, 3+n = 100a |
| Reconocimiento de la agencia de aprobaciones | IEC 60947-2 Sans VC8036 Sans 156 |
Aplicaciones
– Protección del circuito de rama
– Distribución de energía de telecomunicaciones
– Acondicionamiento de energía
– Sistemas de control automáticos
– Fuentes de alimentación
– Sistemas de conversión de energía
– Equipo UPS
– Máquinas de control
– Conjuntos de generadores
| Rango QH | ||||||
| Circuito estándar 10ka Curve 2 (estándar) Mini y montaje DIN, escudero de 57 mm | ||||||
| Type | Poles | Voltaje | KA | Ancho de MCB (mm) | Paquete de std | Calificación (a) |
| QH-1 (26) | 1 | 230 VAC | 10 | 26 (1 módulo) | 12 | 10 15 20 25 30 35 40 45 50 63 70 80 100 125 |
| QH-2 (26) | 2 | 400 Vac | 10 | 52 (2 módulo) | 6 | 10 15 20 25 30 35 40 45 50 63 70 80 100 |
| QH-3 (26) | 3 | 400 Vac | 10 | 78 (3 módulo) | 4 | 10 15 20 25 30 35 40 45 50 63 70 80 100 |
| QH-N-2 (26) | 1+N | 230 VAC | 10 | 52 (2 módulo) | 6 | 10 15 20 25 30 35 40 45 50 63 70 80 100 |
| Qf-N-4 (26) | 3+N | 400 Vac | 10 | 104 (4 módulo) | 3 | 10 15 20 25 30 35 40 45 50 63 70 80 100 |
| Circuito estándar 10ka Curve 1, Mini y Montaje Din, escudo de 57 mm | ||||||
| Type | Poles | Voltaje | KA | Ancho de MCB (mm) | Paquete de std | Calificación (a) |
| QH-1 (26) | 1 | 230 VAC | 10 | 26 (1 módulo) | 12 | 10 15 20 25 30 35 40 45 50 63 70 80 100 125 |
| QH-3 (26) | 3 | 400 Vac | 10 | 78 (3 módulo) | 4 | 10 15 20 25 30 35 40 45 50 63 70 80 100 |
| Circuito estándar 10ka Curve 1, Mini y Montaje Din, escudo de 57 mm | ||||||
| Type | Poles | Voltaje | KA | Ancho de MCB (mm) | Paquete de std | Calificación (a) |
| QH-S-1 (26) | 1 | 230 VAC | 10 | 26 (1 módulo) | 12 | 63 125 |
| QH-S-2 (26) | 2 | 400 Vac | 10 | 52 (2 módulo) | 6 | 63 100 |
| QH-S-3 (26) | 3 | 400 Vac | 10 | 78 (3 módulo) | 4 | 63 100 |
