Description
1. El disyuntor en miniatura se utiliza en el sistema de distribución de iluminación o el sistema de distribución del motor para proteger la sobrecarga y el cortocircuito en el sistema.
2. El producto tiene una estructura neotérica, en peso de luz, confiable y excelente T en el rendimiento.Su marco y piezas adoptan plásticos de alto resistencia al fuego y a prueba de golpes.
3. C45N, con larga vida útil, se usa principalmente en CA 50Hz/60Hz Single Pole 240V o dos, tres, cuatro postes de hasta 415 V para su sobrecarga y protección contra cortocircuitos, así como para conmutaciones de equipos eléctricos e iluminación de manera poco frecuente encaso normal.
4. Cumplir con IEC 60898 y GB10963-1999.
Parámetros

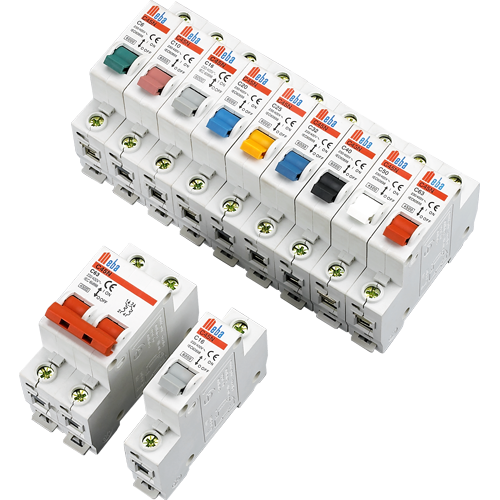

Interruptor de circuito en miniatura MEBA C45N
| Características eléctricas | Corriente nominal en | A | 1, 2, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Poles | P | 1,2,3,4 | |
| Voltaje nominal UE | V | 230/400 | |
| Ui de voltaje de aislamiento | V | 500 | |
| Frecuencia nominal | Hz | 50/60 | |
| Capacidad de ruptura nominal | A | 3000, 4500 | |
| Voltaje de resistencia de impulso nominal (1.2/50) uimp | V | 4000 | |
| Voltaje de prueba dieléctrica en Ind.Frek.por 1 min | Kv | 2 | |
| Grado de contaminación | 2 | ||
| Característica de liberación termomagnética | B, C, D | ||
| Características mecánicas | Vida eléctrica | t | 4000 |
| Vida mecánica | t | 10000 | |
| Grado de protección | IP20 | ||
| Temperatura de referencia para el ajuste del elemento térmico | °C | 30 | |
| Temperatura ambiente (con promedio diario ≤35 ° C) | °C | -5 ~+40 (aplicación especial consulte la corrección de compensación de temperatura) | |
| Temperatura de almacenamiento | °C | -25 ~+70 |
Curva característica del interruptor de circuito en miniatura:
Dimensión del interruptor de circuito en miniatura (mm):
C45N Dimensión del interruptor de circuito en miniatura
