Description

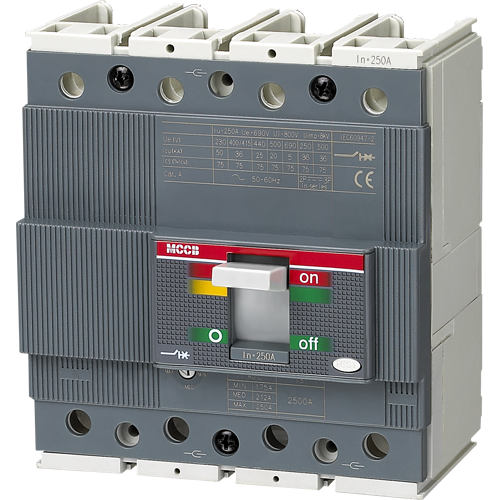

1. La instalación eléctrica de la serie MTMAX MCCB es el modelo duradero de MCCB, adecuado para Circuit AC 50Hz/60Hz, voltaje nominal hasta AC 660V, corriente operativa nominal de hasta 1600A.
2. Cuenta con una estructura normal, rendimiento confiable, alta capacidad de ruptura, utilizada para la distribución de energía y proteger el circuito y el equipo eléctrico contra la sobrecarga y el cortocircuito.
3. Cumple con el estándar de IEC60947-2.
Clasificación:
1. forma de instalación: montado verticalmente, instalación horizontal;
2. Mediante el uso del uso del interruptor del circuito: protección de distribución, protección del motor;
3. De acuerdo con el modo de los puntos de cableado: cableado del panel frontal, cableado del panel posterior, conexión enchufable;
4. Según el modo de operación: manija de funcionamiento directo, giro externo las operaciones de manija, operación eléctrica;
5. por distinción del tipo de liberación: liberación de acción instantánea (liberación magnética), liberación térmica + electromagnética (dúplex);liberación electrónica;
6. Número de postes: 3 polos, 4 polos;
Especificación
| Type | Corriente nominal (a) | Poleno | Voltaje de operación nominal (V) | Capacidad de ruptura de cortocircuito final (KA) | Break Circuit Breaking (KA) | ||
| AC380V (400) | AC660V (690) | DC250 | AC380V (400) | ||||
| TM6-125S | 12.5,16,20,25,32,40,50,63,80,100,125 | 2P3P4P | ≥30 | 15 | – | – | 7.5 |
| TM6-125H | 25 | – | 20 | 16 | |||
| TM6-160S | 16,20,32,40,50,63,80,100,125,160 | 380V660V | 35 | 8 | 20 | 18 | |
| TM6-160H | 50 | 10 | 40 | 25 | |||
| TM6-250S | 100,125,160,180,200,225,250 | 35 | 10 | 40 | 18 | ||
| Tm6-250h | 50 | 16 | 40 | 30 | |||
| JM6-400S | 200,225,250,315,350,400 | 35 | 16 | 18 | 18 | ||
| TM6-400H | 65 | 25 | 48 | 48 | |||
| TM6-630S | 400,500,630 | 50 | 20 | 30 | 30 | ||
| TM6-630 | 80 | 30 | 60 | 60 | |||
| Tm6-800s | 500,630,700,800 | 50 | 20 | 30 | 30 | ||
| TM6-800H | 80 | 30 | 60 | 60 | |||
| TM6-1250S | 500,600,630,800,1000,1250 | 50 | 10 | 35 | 37 | ||
| Type | Corriente trasera | Tipo electrónico | Viaje de derivación | Interruptor auxiliar | Viaje de subvoltaje | Switch Alam | Dispositivo de operación eléctrica (MD) | Mango rotativo externo | Enchufe conectado | Conectado conectado |
| Mtmax-125 | 160 | 64 | 36 | 110 | 36 | 312 | 100 | 270 | ||
| Mtmax-125 4p | 220 | 64 | 36 | 110 | 36 | 312 | 100 | 270 | ||
| Mtmax-160 | 160 | 64 | 36 | 110 | 36 | 312 | 100 | 290 | ||
| Mtmax-160 4p | 220 | 64 | 36 | 110 | 36 | 312 | 100 | 290 | ||
| Mtmax 2550 | 180 | 84 | 60 | 160 | 60 | 800 | 120 | 600 | ||
| Mtmax 250 4p | 240 | 84 | 60 | 160 | 60 | 800 | 120 | 600 | ||
| Mtmax-400 | 440 | 800 | 100 | 60 | 160 | 60 | 860 | 160 | 800 | 1300 |
| Mtmax-400 4p | 580 | 800 | 100 | 60 | 160 | 60 | 860 | 160 | 800 | |
| Mtmax-630l | 580 | 900 | 150 | 80 | 192 | 80 | 940 | 170 | 1160 | 1800 |
| MTMAX-630L 4P | 775 | 900 | 150 | 80 | 192 | 80 | 940 | 170 | 1160 | |
| Mtmax-800m | 600 | 900 | 150 | 80 | 192 | 80 | 940 | 170 | 1160 | 1800 |
| Mtmax-800m 4p | 800 | 900 | 150 | 80 | 192 | 80 | 940 | 170 | 1160 | |
| Mtmax-1250 |
Dimensión de esquema e instalación
