Description

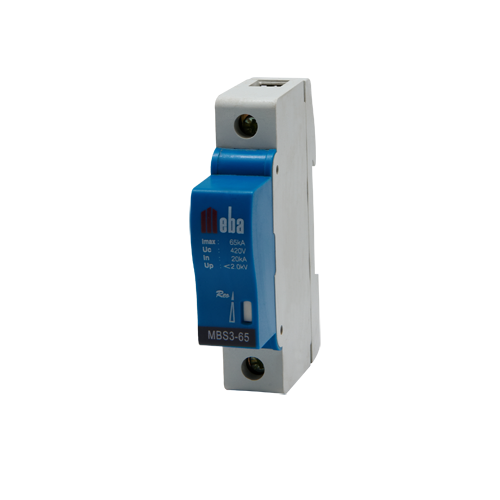

MEBA Surge Protection MBS3-65
□ El dispositivo de protección de sobretensiones de la serie MBS3-65 (en adelante, llamado SPD) es
Se usa adecuadamente en la fuente de alimentación IT, TT, TN-C, TN-S, TN-C-S y etc.
Sistema de AC 50/60Hz, voltaje nominal de hasta 380 V, para protegerse de Direct
e impulso de rayos indirectos y otros transitorios sobre voltaje.Según las condiciones de IEC61643-1: 1998-02 estándar, dispositivo de protección de sobretensión de clase I, es un dispositivo protector contra sobretensiones de categoría B.
Elementos de operación
Estructura de un solo polo, un solo poste o tres postes combinados SPD disponible .。
□ SPD tiene un desconcierto incorporado, cuando SPD no es válido debido a un sobrecalentamiento o desglose, el desconcierto puede separar automáticamente SPD de la red, mientras que enviar una señal de indicación.
□ La ventana visible muestra el color blanco en el servicio normal, si se separará de la red, mostrará el color rojo.Puede adoptar el cableado de Kelvin
mode.
□ Capacidad de carga de corriente grande, tiempo de respuesta rápida, bajo voltaje residual.
Instalación
□ Dispositivo de protección de sobretensión de la categoría B (SPD), utilizado en la conexión entre electrodos de la sola maceta igual mientras se producen truenos.
□ Para montar: entre la zona LPZ0A o LPZ0B y la zona LPZ1, adopta un riel de montaje estándar de 35 mm.El área de sección transversal del conductor de cobre blando de múltiples cadenas: 2.5 ~ 35 mm2.
□ Generalmente se instalará en el panel de distribución entrante principal de bajo voltaje, el ingreso superior a la cabeza. Según requerido, el usuario puede ensamblar un solo polo o tres postes que aumentan el dispositivo protector libremente.
□ Generalmente para instalarse en el panel de distribución entrante principal de bajo voltaje, el cable de puesta a tierra debe ser un conductor de cobre blando de doble cadena de doble color más de 16 mm2.
Parámetros
MEBA Surge Protection MBS3-65
| Modelo y especificación | MBSD3-15 | MBSD3-40 | MBSD3-65 | MBSD3-80 | MBSD3-100 | MBSD3-120 | ||||||
| MAXI VoltageUC de operación continua (VAC) | 420 | 275 | 420 | 275 | 420 | 275 | 420 | 275 | 420 | 275 | 420 | 275 |
| Nivel de protección de voltaje (KV) | 1.2 | 1 | 1.8 | 1.5 | 2.5 | 1.5 | 2.5 | 1.8 | 2.8 | 2 | 3 | 2 |
| ≤ | ||||||||||||
| Corriente de descarga máxima (8/20US) IMAX (KA) | 15 | 45 | 65 | 80 | 100 | 120 | ||||||
| Corriente de descarga nominal (8/20us) en (KA) | 5 | 15 | 30 | 40 | 50 | 60 | ||||||
| Tiempo de respuesta (NS) | <25 | |||||||||||
| Indicación de invalidación | Invalidación de envejecimiento: blanco: normal, rojo: invalidación | |||||||||||
| Grado de protección | IP20 | |||||||||||
| Solicitud | Protección para la línea | |||||||||||
