Description
Solicitud:

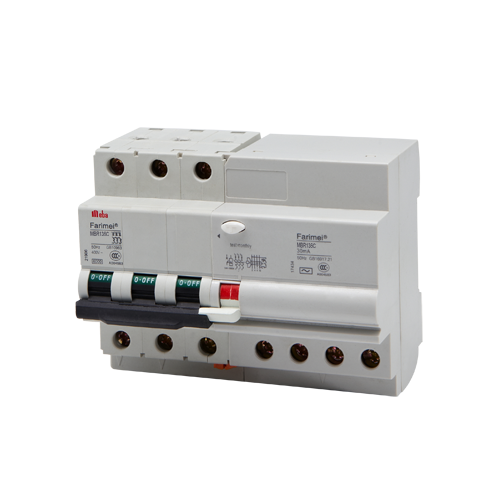

1.C65NLE RCBO se usa para la protección contra la fuga eléctrica en el circuito de 50Hz o 60Hz, voltaje nominal 230V monofásico, 3 fase 400V, corriente nominal de hasta 60 A.
2.Cuando alguien obtiene una descarga eléctrica o la corriente residual del circuito excede el valor fijo, el ELCB puede cortar la energía dentro del tiempo.
3.Es automáticamente proteger la seguridad personal y evitar que el equipo de la falla resultó por la corriente residual.
4.Con esta función, el ELCB puede proteger el circuito contra la sobrecarga y el cortocircuito o puede usarse para la conmutación poco frecuente del circuito en condiciones normales.
5.Se ajusta al estándar IEC61009.
Rendimiento y uso
El interruptor de circuito es principalmente adecuado para sobrecarga y protección corta.Se usa especialmente para la iluminación y la distribución.Es agradable de aspecto fuera, de peso ligero, rendimiento confiable, alta capacidad de ruptura, viaje rápido.etc.
Parámetros técnicos
|
Clase de marco |
1–60A |
|
Voltaje de trabajo nominal |
240/415V |
|
Frecuencia nominal |
50/60Hz |
|
Corriente de trabajo nominal |
16202532405063a |
|
Corriente operativa residual nominal |
0.03,0.1,0.3,0.5a |
|
Corriente no operadora residual nominal |
0.015,0.05,0.15,0.25a |
|
Sensibilidad |
Un tipo typeac |
|
Tiempo de funcionamiento máximo |
En T≤0.1s, 5in T≤0.04 |
|
Capacidad de fabricación y ruptura |
In ≤50a 500a, in = 63a 630a, in63a 1500a |
|
Valor limitante de la corriente no operativa |
6In |
|
Corriente de cortocircuito con calificación |
3000A |
|
Pole number |
1/2/3/4P |
|
Vida mecánica |
8000 |
|
Vida eléctrica |
4000 |
Datos básicos:
|
Construcción y característica |
|
1) Protección contra la sobrecarga y el cortocircuito |
|
2) Capacidad alta de cortocircuito |
|
3) Aplicable a la conexión de la barra de la barra de Terminal y PIN/Hornear |
|
4) Montaje fácil en riel DIN de 35 mm |
|
Datos técnicos |
|
4) Polo no.: 1.1p+n .2.3.3p+n.4/30MA |
|
5) Voltaje nominal: AC 230/400V ~ |
|
6) corriente nominal (a): 1,2,3,4,6,10,13,16,20,25,32,40,50,63 |
|
7) Curva de disparo: B, C, D |
|
8) Capacidad de cortocircuito nominal (ICN): 6ka |
|
9) frecuencia nominal: 50Hz/60Hz |
|
10) Clase de limitación de energía: 3 |
|
11) Voltaje de soporte de impulso nominal: 6.2kv |
|
12) Resistencia electromecánica: 4000 |
|
13) Terminal de conexión: terminal Srew y terminal de pilares con abrazadera |
|
14) Capacidad de conexión: conductor rígido de hasta 25 mm2 |
|
15) Torque de sujeción: 2.0 nm |
|
16) Instalación: en el riel de DIN simétrico 35 mm /montaje en panel |
|
17) Altura de conexión terminal: 19 mm |
