Description
Resumir y rasgo:

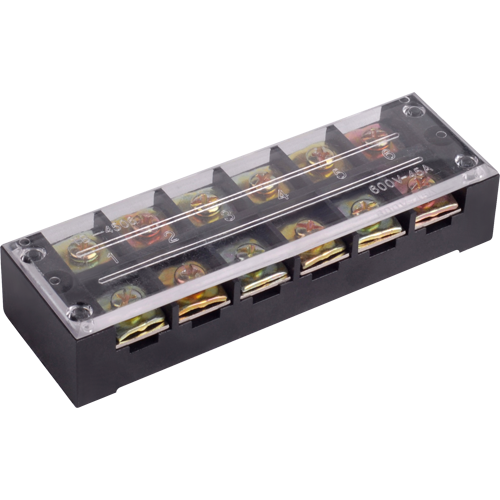

1.BLOQUE TERMINAL DE TERMINAL DE TMA TB TERMOSETING plástico, el factor de seguridad de la corriente grande es más confiable.TIPO DE TIEMPLO Tornillo CRINM CRINM TECNOLOGÍA como piezas de estructura.
2.Voltaje de CA nominal 600V.Corriente nominal de la pieza de conducta de conexión con siete especificaciones de 60、100、150、200、300、400、600A.
3.La sección transversal de 10-300 mm², que es el terminal de flujo de cierre más grande.
4.Se puede dividir en la instalación de pernos planos 3p 、 4p de acuerdo con ArregloCMCNT, será más confiable con el punto de terminación OT 、 UT para conectar la corriente grande en un dispositivo eléctrico de diferentes tipos.
Parámetros técnicos
|
TB-1503 |
TB-1504 |
TB-1505 |
|||
|
Sección de alambre: |
0.5-1.5 mm² |
Sección de alambre: |
0.5-1.5 mm² |
Sección de alambre: |
0.5-1.5 mm² |
|
Corriente nominal: |
15A |
Corriente nominal: |
15A |
Corriente nominal: |
15A |
|
Voltaje: |
600V |
Voltaje: |
600V |
Voltaje: |
600V |
|
ancho/alto/grueso: |
46.5/22/17.5 mm |
ancho/alto/grueso: |
55.5/22/17.5 mm |
ancho/alto/grueso: |
63/22/17.5 mm |
|
TB-1506 |
TB-1510 |
TB-1512 |
|||
|
Sección de alambre: |
0.5-1.5 mm² |
Sección de alambre: |
0.5-1.5 mm² |
Sección de alambre: |
0.5-1.5 mm² |
|
Corriente nominal: |
15A |
Corriente nominal: |
15A |
Corriente nominal: |
15A |
|
Voltaje: |
600V |
Voltaje: |
600V |
Voltaje: |
600V |
|
ancho/alto/grueso: |
73.5/22/17.5 mm |
ancho/alto/grueso: |
103/22/17.5 mm |
ancho/alto/grueso: |
128.5/22/17.5 mm |
|
TB-2503 |
TB-2504 |
TB-2505 |
|||
|
Sección de alambre: |
0.5-2.5 mm² |
Sección de alambre: |
0.5-2.5 mm² |
Sección de alambre: |
0.5-2.5 mm² |
|
Corriente nominal: |
25A |
Corriente nominal: |
25A |
Corriente nominal: |
25A |
|
Voltaje: |
600V |
Voltaje: |
600V |
Voltaje: |
600V |
|
ancho/alto/grueso: |
55/30/19 mm |
ancho/alto/grueso: |
67/30/19 mm |
ancho/alto/grueso: |
67/30/19 mm |
|
TB-2506 |
TB-2510 |
TB-2512 |
|||
|
Sección de alambre: |
0.5-2.5 mm² |
Sección de alambre: |
0.5-2.5 mm² |
Sección de alambre: |
0.5-2.5 mm² |
|
Corriente nominal: |
25A |
Corriente nominal: |
25A |
Corriente nominal: |
25A |
|
Voltaje: |
600V |
Voltaje: |
600V |
Voltaje: |
600V |
|
ancho/alto/grueso: |
91/30/19 mm |
ancho/alto/grueso: |
140/30/19 mm |
ancho/alto/grueso: |
163/30/19 mm |
|
TB-3503 |
TB-3504 |
TB-3506 |
|||
|
Sección de alambre: |
0.5-2.5 mm² |
Sección de alambre: |
0.5-2.5 mm² |
Sección de alambre: |
0.5-2.5 mm² |
|
Corriente nominal: |
35A |
Corriente nominal: |
35A |
Corriente nominal: |
35A |
|
Voltaje: |
600V |
Voltaje: |
600V |
Voltaje: |
600V |
|
ancho/alto/grueso: |
50/30/19 mm |
ancho/alto/grueso: |
67/30/19 mm |
ancho/alto/grueso: |
91/30/19 mm |
|
TB-3512 |
TB-4503 |
TB-4504 |
|||
|
Sección de alambre: |
0.5-2.5 mm² |
Sección de alambre: |
1.5-4 mm² |
Sección de alambre: |
1.5-4 mm² |
|
Corriente nominal: |
35A |
Corriente nominal: |
45A |
Corriente nominal: |
45A |
|
Voltaje: |
600V |
Voltaje: |
600V |
Voltaje: |
600V |
|
ancho/alto/grueso: |
163/30/19 mm |
ancho/alto/grueso: |
70/38/23.5 mm |
ancho/alto/grueso: |
85/38/23.5 mm |
|
TB-4505 |
TB-4506 |
TB-4512 |
|||
|
Sección de alambre: |
1.5-4 mm² |
Sección de alambre: |
1.5-4 mm² |
Sección de alambre: |
1.5-4 mm² |
|
Corriente nominal: |
45A |
Corriente nominal: |
45A |
Corriente nominal: |
45A |
|
Voltaje: |
600V |
Voltaje: |
600V |
Voltaje: |
600V |
|
ancho/alto/grueso: |
102.5/38/23.5 mm |
ancho/alto/grueso: |
120.5/38/23.5 mm |
ancho/alto/grueso: |
222/38/23.5 mm |
|
TB-60A/3P |
TB-60A/4P 6P/12P |
TB-100A/3P/4P 6P/12P |
|||
|
Sección de alambre: |
2.5-6 mm² |
Sección de alambre: |
2.5-6 mm² |
Sección de alambre: |
2.5-10 mm² |
|
Corriente nominal: |
60A |
Corriente nominal: |
60A |
Corriente nominal: |
100A |
|
Voltaje: |
600V |
Voltaje: |
600V |
Voltaje: |
600V |
|
ancho/alto/grueso: |
125/34/22 mm |
ancho/alto/grueso: |
200/34/22 mm |
ancho/alto/grueso: |
170/39/23 mm |
