Description
Marca de marca: meba

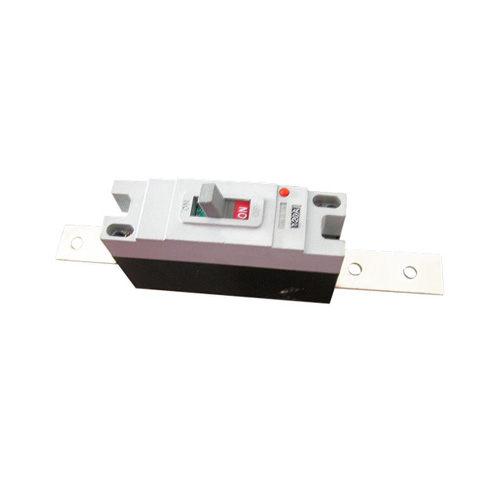

Número de modelo: MB-120A
Tipo: interruptor de caja moldeado
Número de polos: 1p
Especificación
MB-120A MCCB es un interruptor de circuito de casos moldeado de fase monofásica, que se utiliza en el circuito de red de distribución de AC 50Hz o 60Hz, voltaje de trabajo nominal de hasta 380 V, con una corriente de trabajo clasificada hasta 120a.
Clasificación:
1. forma de instalación: montado verticalmente, instalación horizontal;
2. Mediante el uso del uso del interruptor del circuito: protección de distribución, protección del motor;
3. De acuerdo con el modo de los puntos de cableado: cableado del panel frontal, cableado del panel posterior, conexión enchufable;
4. Según el modo de operación: manija de funcionamiento directo, giro externo las operaciones de manija, operación eléctrica;
5. por distinción del tipo de liberación: liberación de acción instantánea (liberación magnética), liberación térmica + electromagnética (dúplex);liberación electrónica;
6. Número de postes: 3 polos, 4 polos;
Parámetros técnicos
1. MCCB
2. Volumen compacto
3. Alta capacidad de cortocircuito
4. Corriente nominal (a): 16, 20, 32, 40, 50, 63, 80, 100, 120a
5. Capacidad de cortocircuito ICU/ICS: 15/7.5ka
6. Peso: 0.75 kgs
Características:
1. Simple en diseño
A. incluyendo 1p, 2p, 3p, 4p;
B. La gama completa de productos cubre solo cuatro tipos de tamaños de cuadros, que serán convenientes para futuras expansión y actualización;
C. Rango integral de protección, incluida la protección de distribución de bajo voltaje, la protección del motor y la protección de fugas.
2. Sencillo de instalar
A. Se pueden instalar varios accesorios en el sitio;
B. La posición de instalación es flexible, que se puede instalar en la forma vertical, horizontal, lateral o posterior, y la función del producto no se ve afectada;
Datos detallados:
|
Artículo No. |
MB-120A |
Número de polos |
1P |
|
Corriente nominal: |
16a, 20a, 30a, 40a … .. 80a, 100a |
||
|
Voltaje de aislamiento nominal (UI): |
690V |
||
|
Voltaje de soporte de impulso nominal (uimp): |
6kV |
||
|
Voltaje operativo nominal (UE): |
AC 50/60Hz, 440V |
||
|
Categoría de utilización: un |
Grado de contaminación: |
3 |
|
|
Protección: protección contra sobrecarga y protección instantánea. |
|||
|
Tropas auxiliares |
contactos de indicación, versiones de voltaje |
||
|
Dimensiones (D x H x W): |
60 x 130 x 25 |
||
